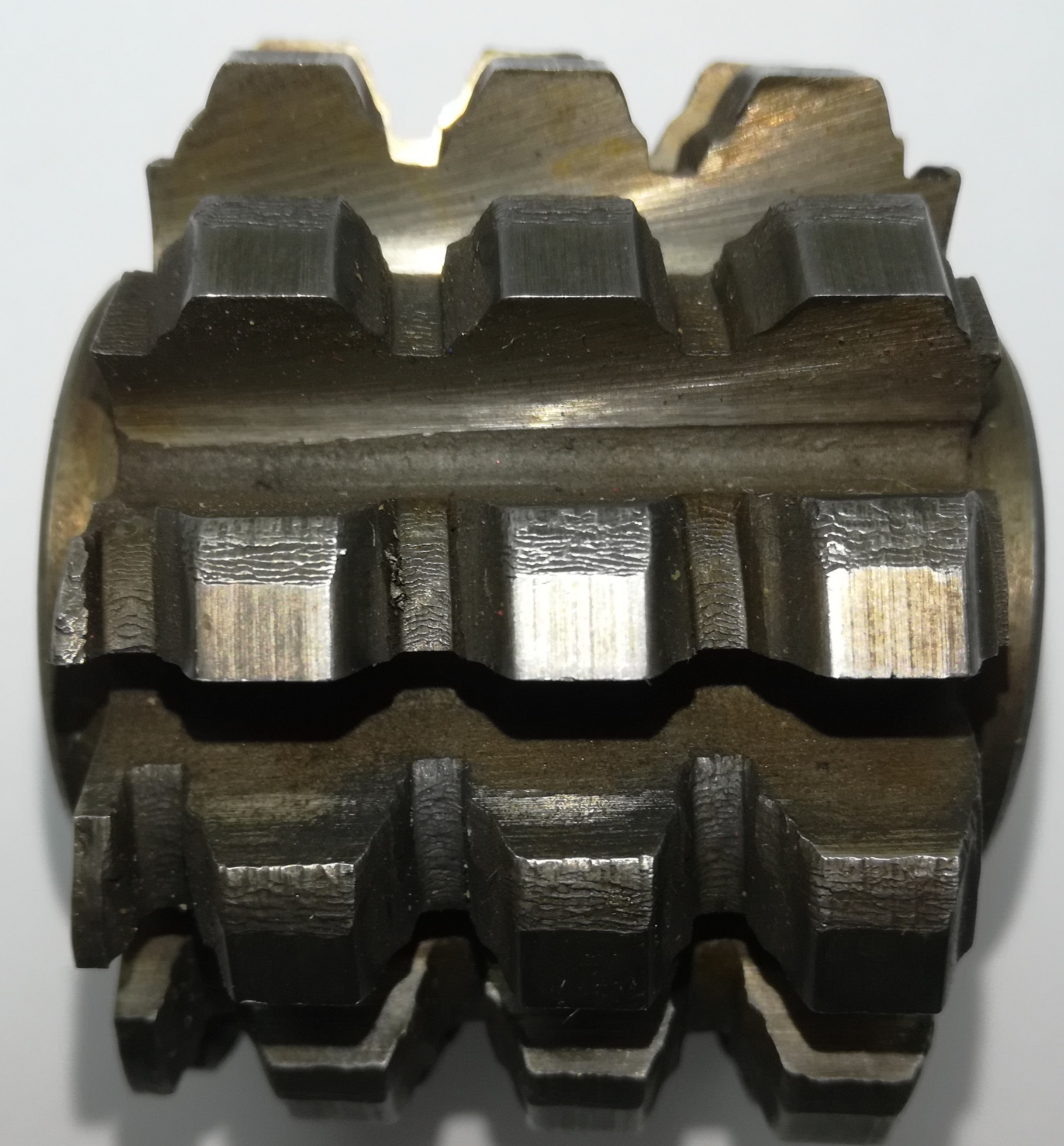

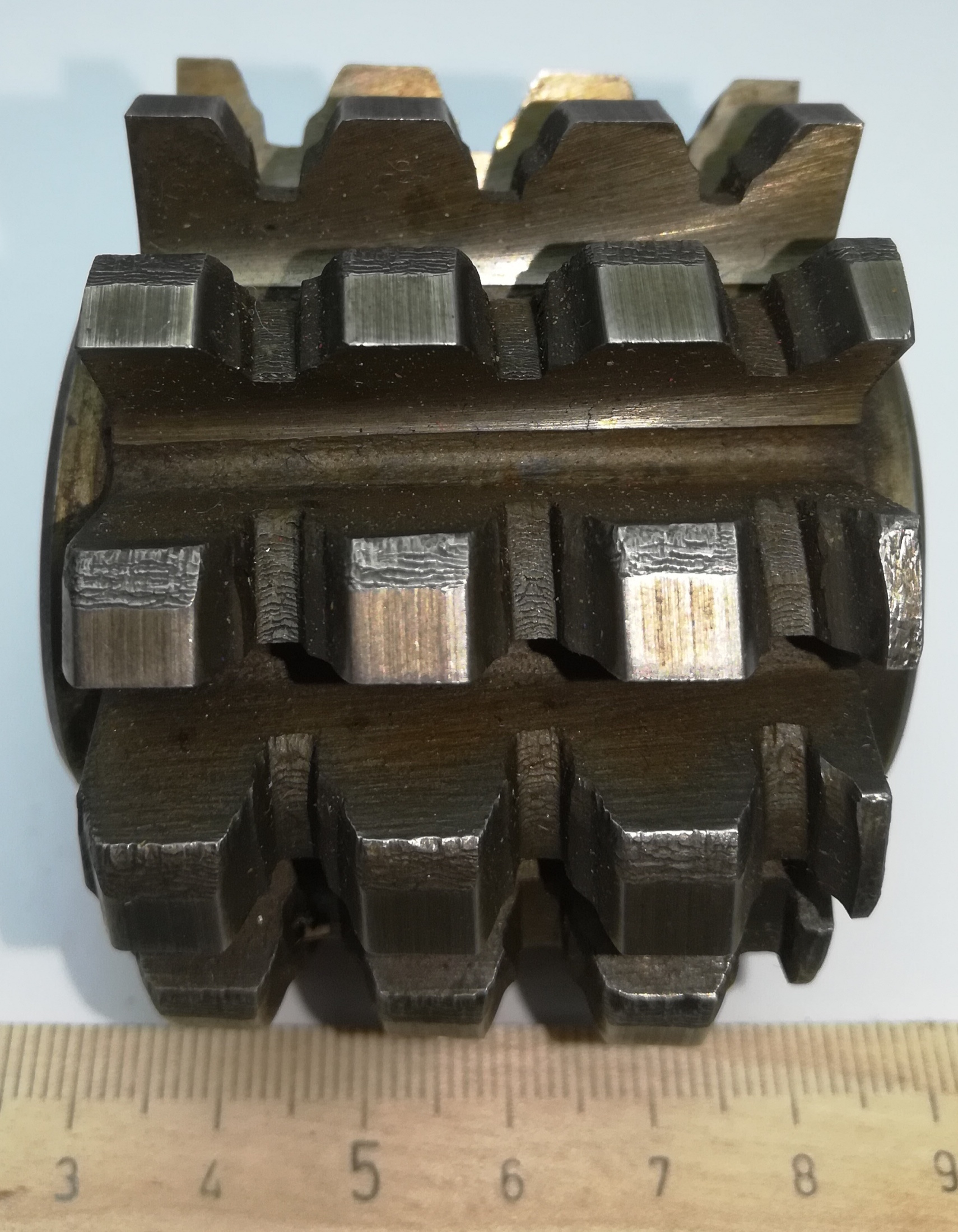

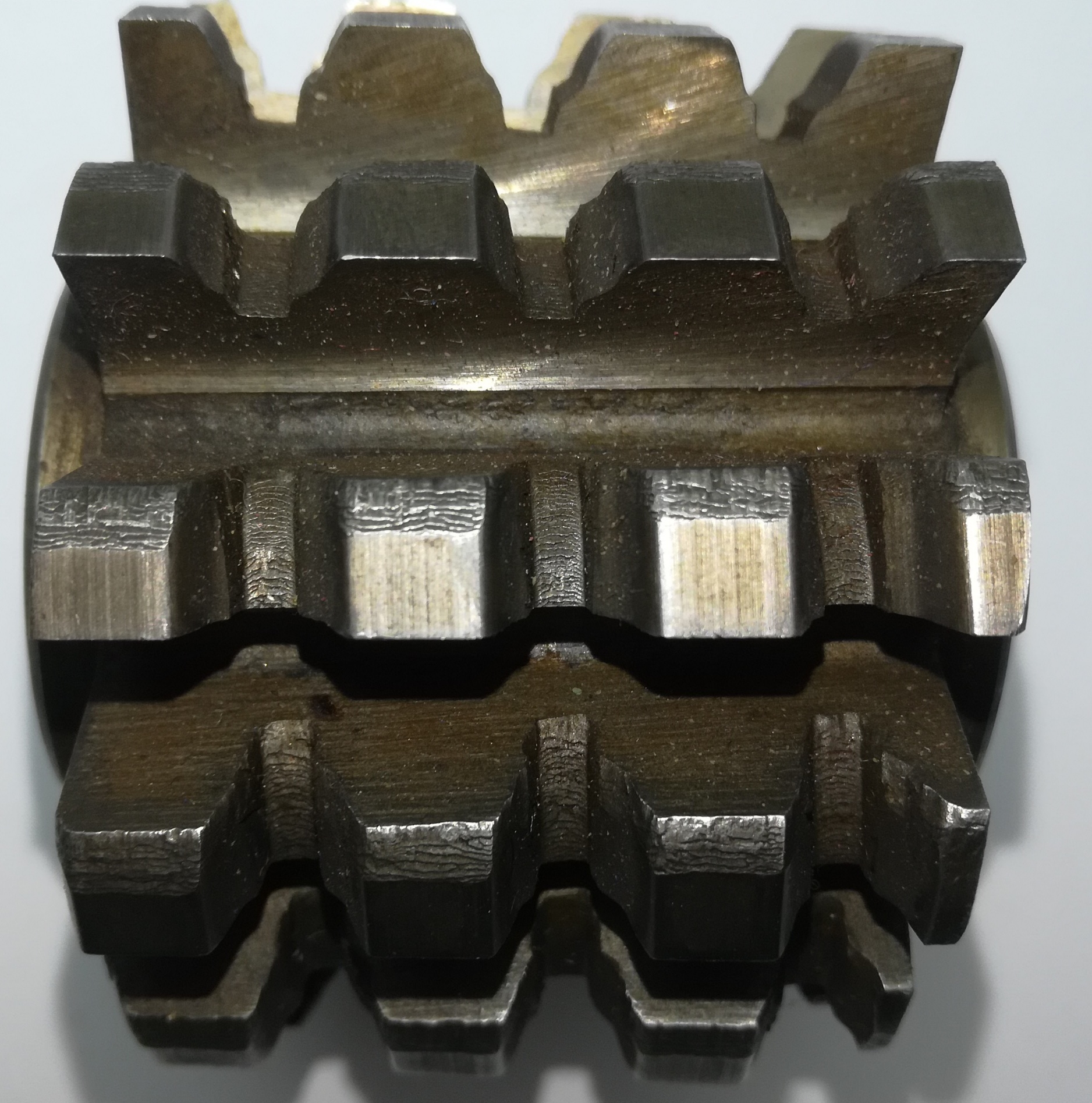

Фреза червячная для шлицевых валов (ИА8-2/1А616) 25х19,9х5 n=6 4°6' 2497 Р6М5К5

Характеристики

Профиль нарезаемого зуба

прямобочный

Тип прямобочной фрезы

для обработки шлицевых валов с центрированием по наружному диаметру

Номинальные размеры соединений, zxdxD

5х19,9х25

Ширина зуба вала, b мм

6мм

Наружный диаметр фрезы, D1 мм

62

Диаметр посадочного отверстия фрезы, d2 мм

22

Общая длина фрезы, L мм

50

Число зубьев фрезы, Z1

12

Угол подъёма витка

4°6'

Шаг винтовой стружечной канавки, T

2497

Марка материала

Р6М5К5

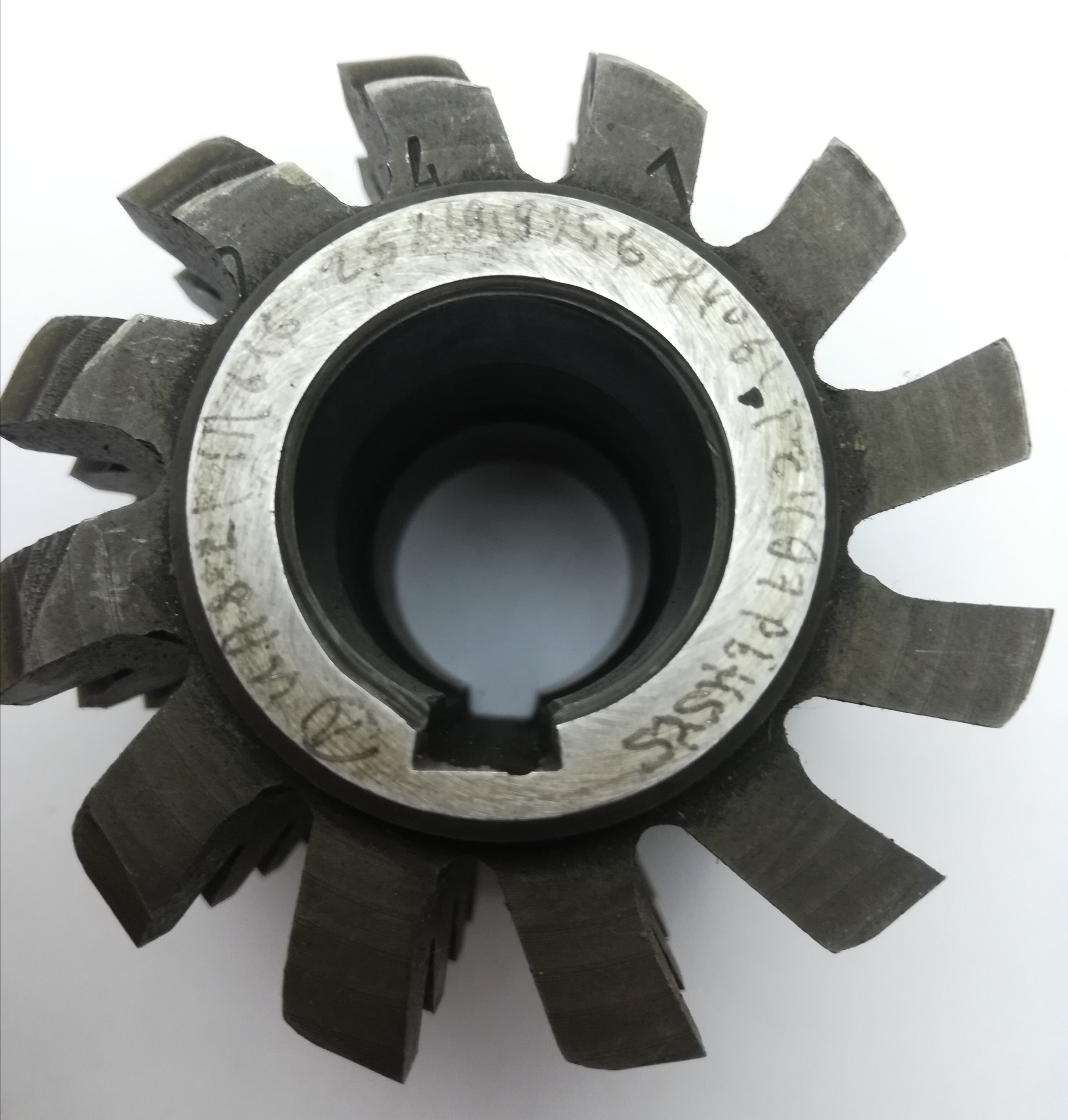

Маркировка

(ИА8-2/1А616)
