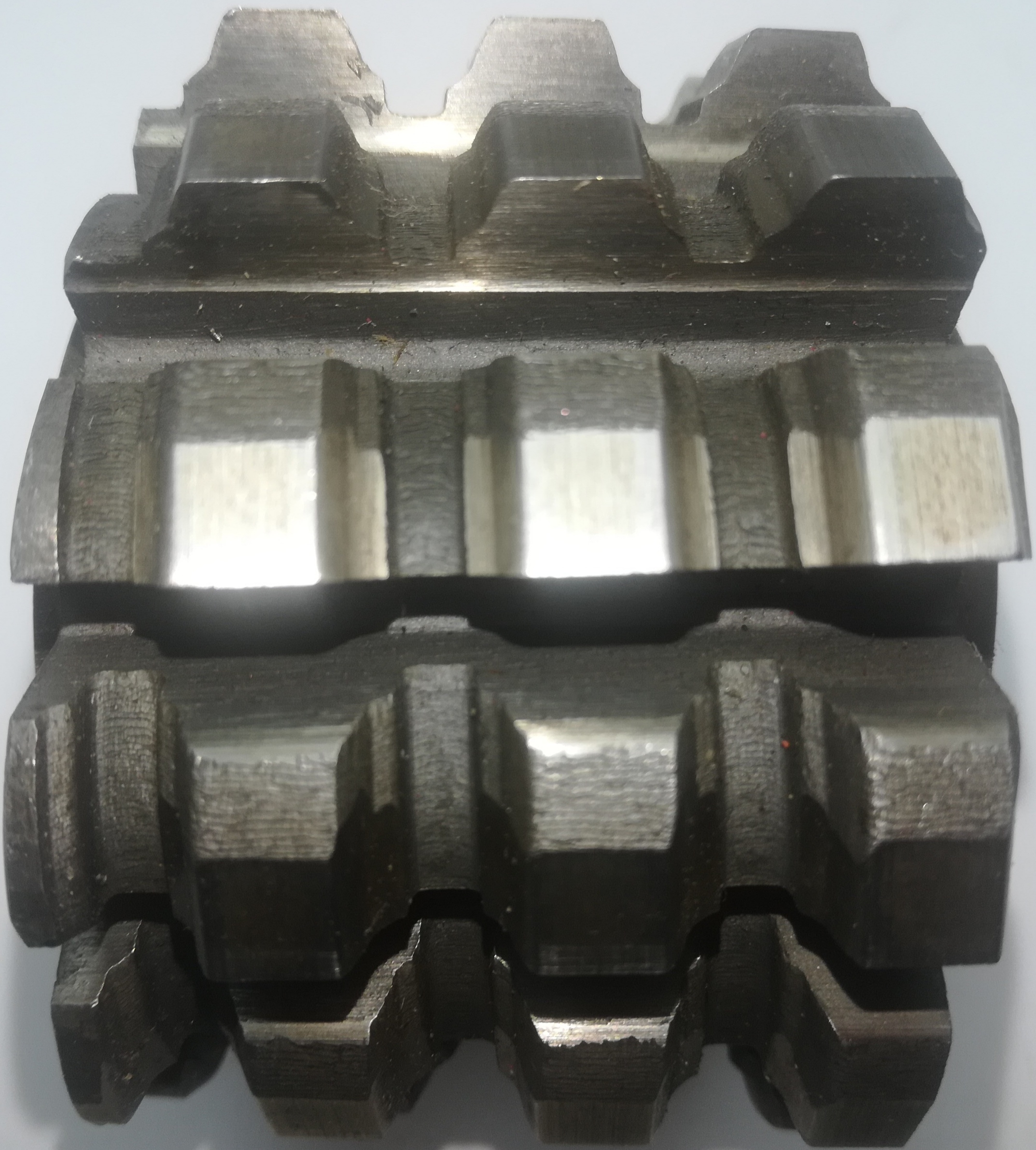

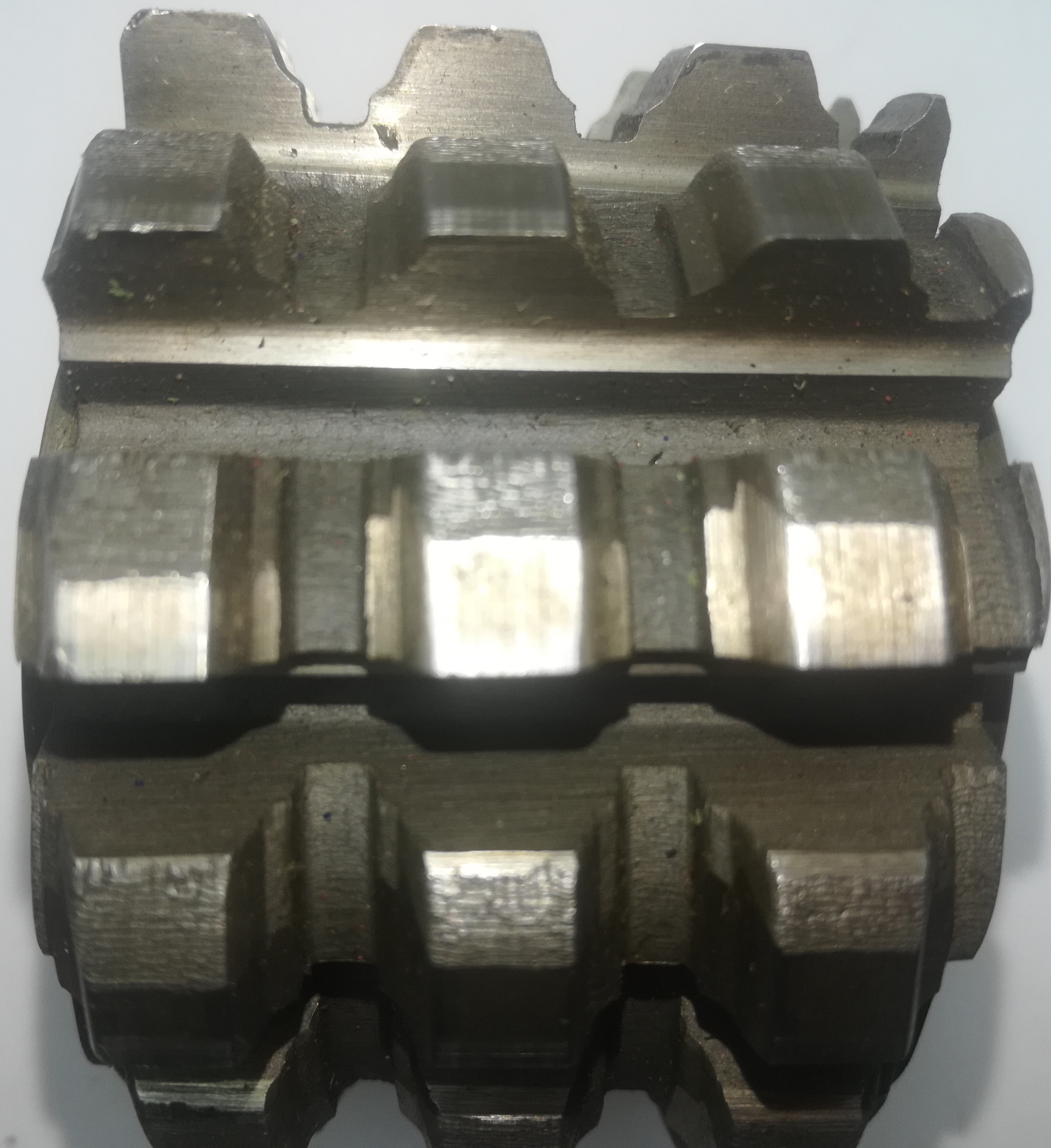

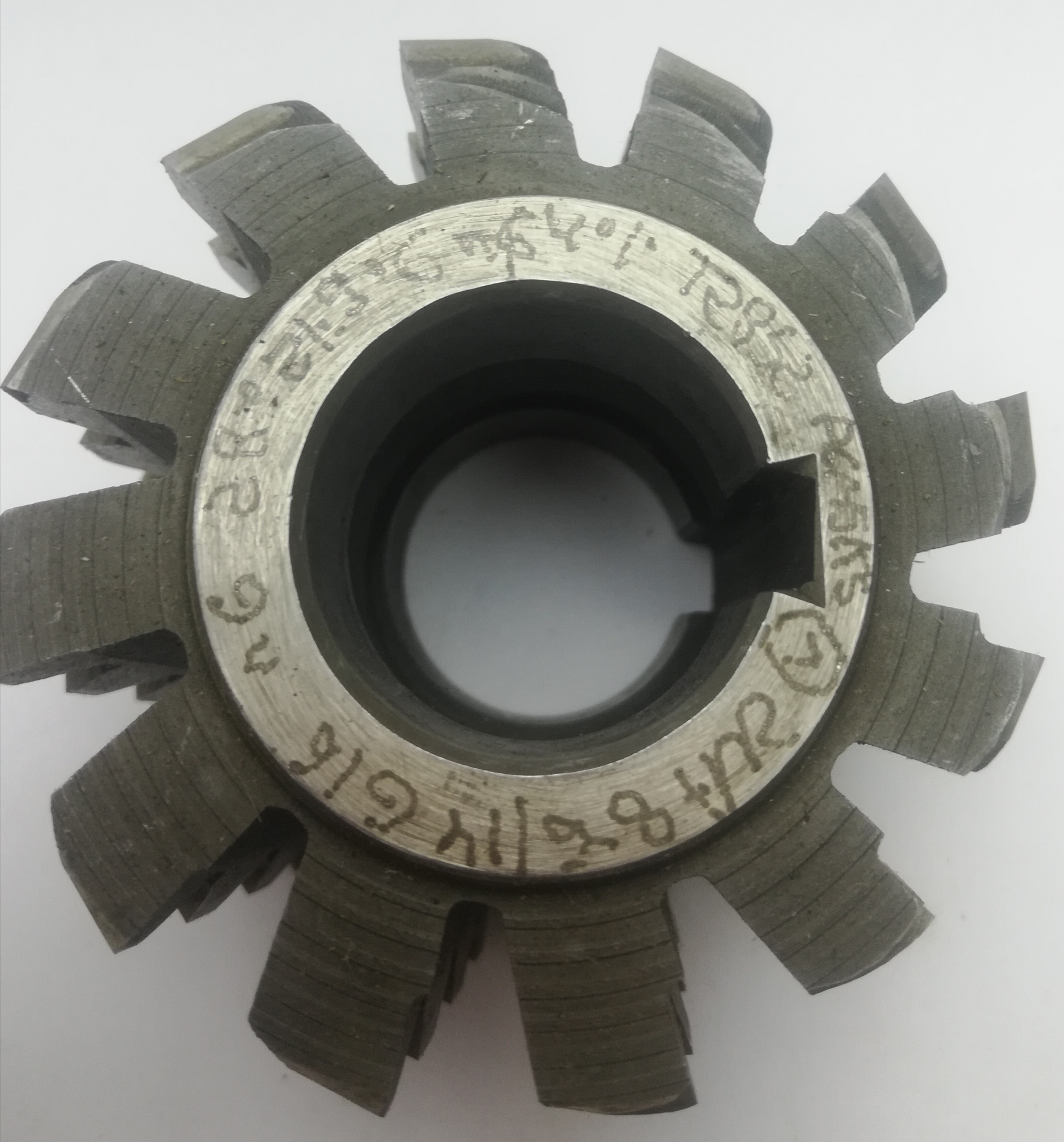

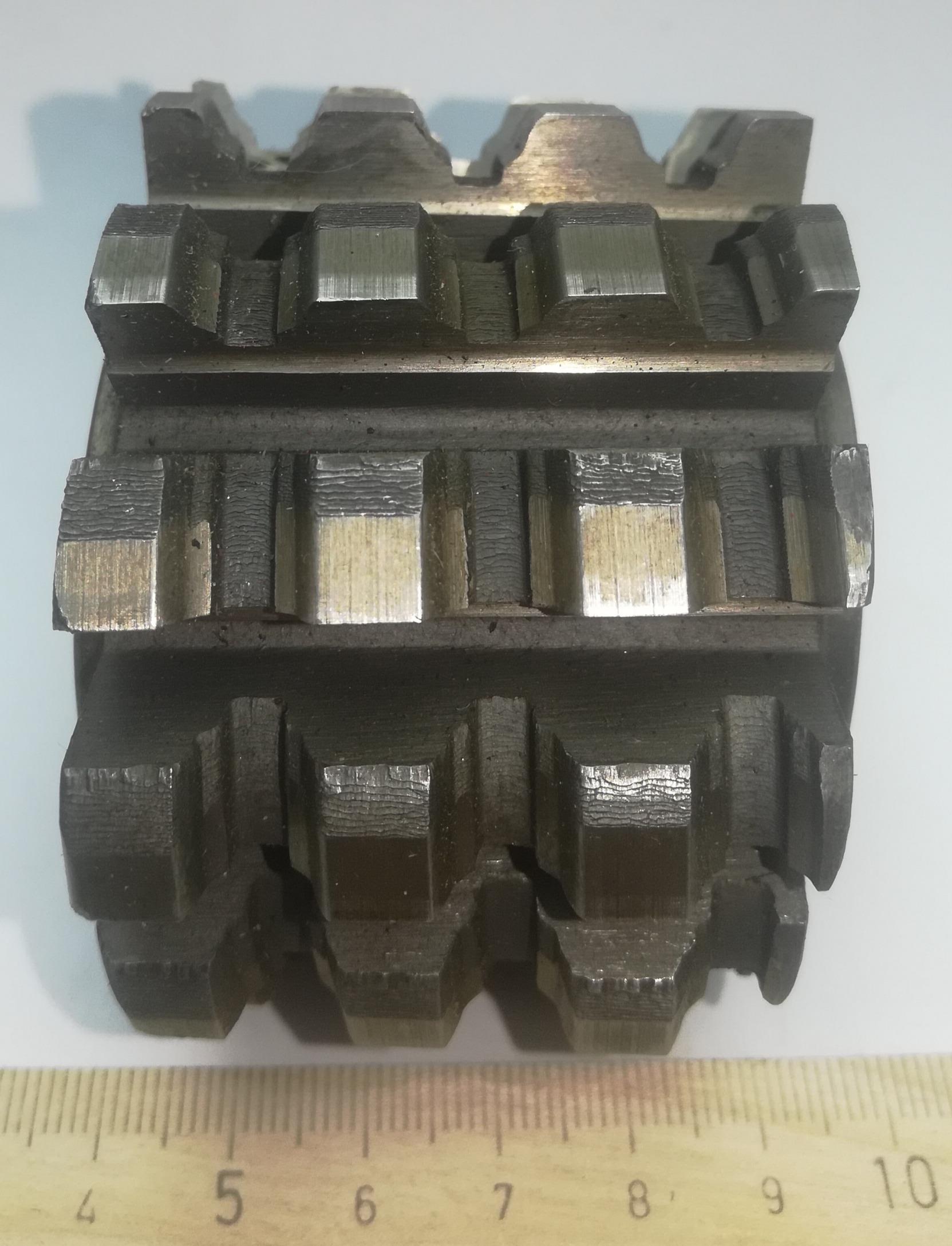

Фреза червячная для шлицевых валов (ИА8-6/1А616) n=6 28х21,9х6 4°1' 2852 Р6М5

Характеристики

Профиль нарезаемого зуба

прямобочный

Тип прямобочной фрезы

для обработки шлицевых валов с центрированием по наружному диаметру

Номинальные размеры соединений, zxdxD

6х21,9х28

Ширина зуба вала, b мм

6мм

Наружный диаметр фрезы, D1 мм

69

Диаметр посадочного отверстия фрезы, d2 мм

27

Общая длина фрезы, L мм

49

Число зубьев фрезы, Z1

12

Угол подъёма витка

4°1'

Шаг винтовой стружечной канавки, T

2852

Марка материала

Р6М5

Маркировка

(ИА8-6/1А616)
