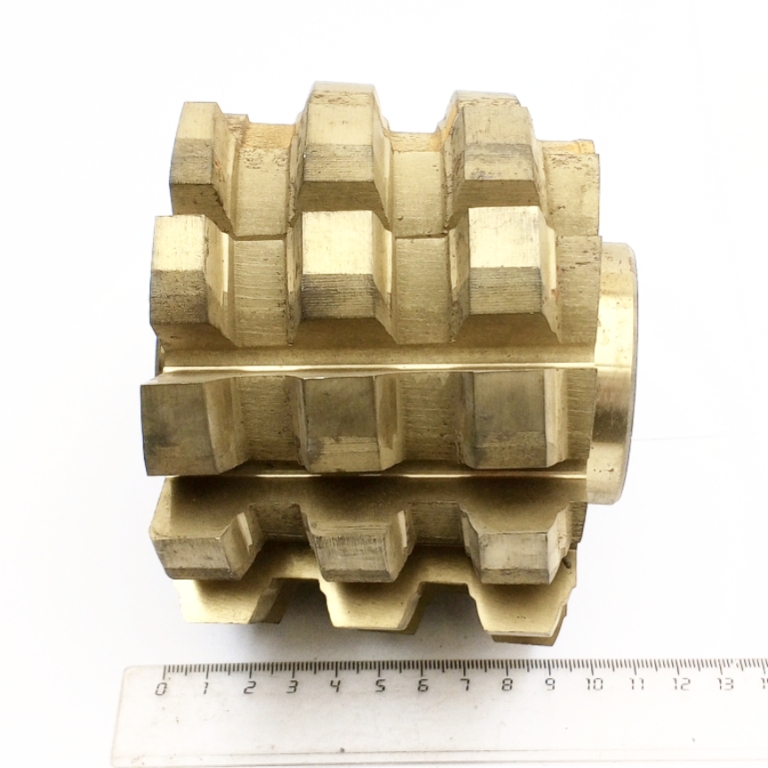

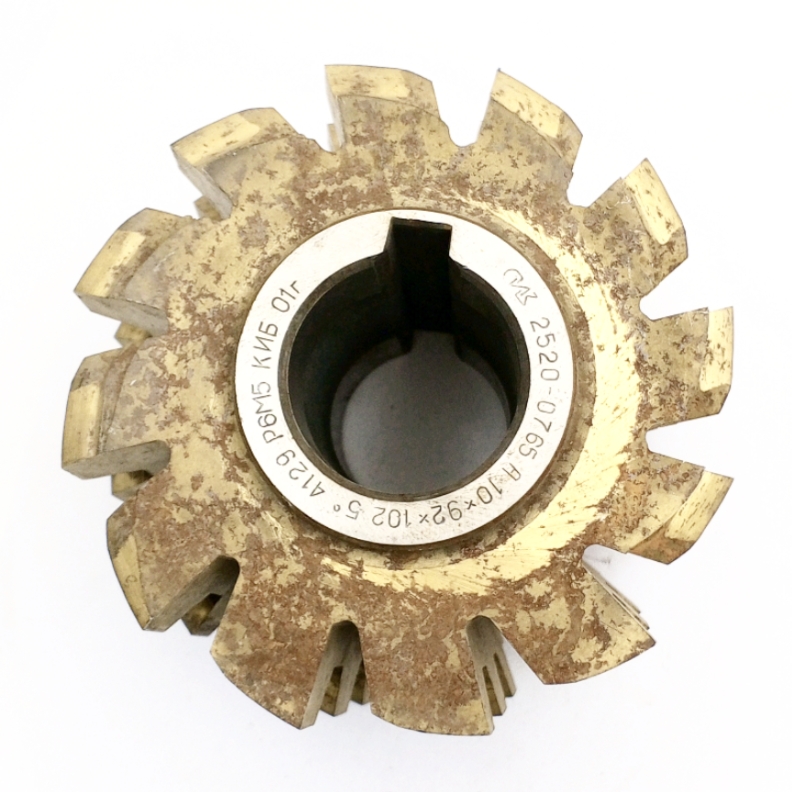

Фреза червячная (2520-0765) для шлицевых валов 10×92×102-14 кл.А 5° 4129 Р6М5 ГОСТ 8027-86

Характеристики

Профиль нарезаемого зуба

прямобочный

Тип прямобочной фрезы

для обработки шлицевых валов с центрированием по наружному диаметру

Номинальные размеры соединений, zxdxD

10×92×102

Ширина зуба вала, b мм

14мм

Наружный диаметр фрезы, D1 мм

124,5

Диаметр ступицы, d1 мм

60

Диаметр посадочного отверстия фрезы, d2 мм

40

Общая длина фрезы, L мм

100

Число зубьев фрезы, Z1

12

Класс точности

А

Угол подъёма витка

5°

Шаг винтовой стружечной канавки, T

4129

Марка материала

Р6М5

Индекс в ГОСТе

(2520-0765)

Стандарт

ГОСТ 8027-86
