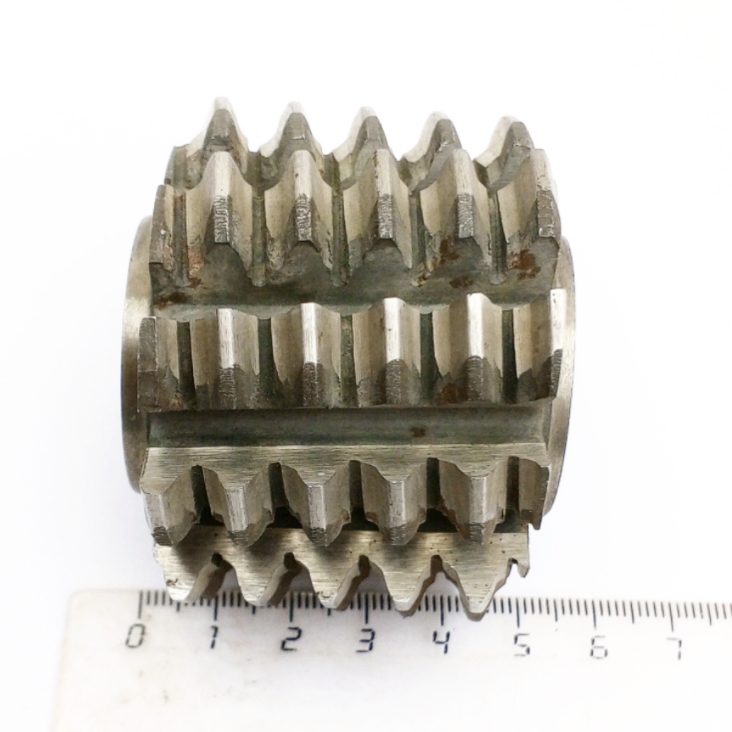

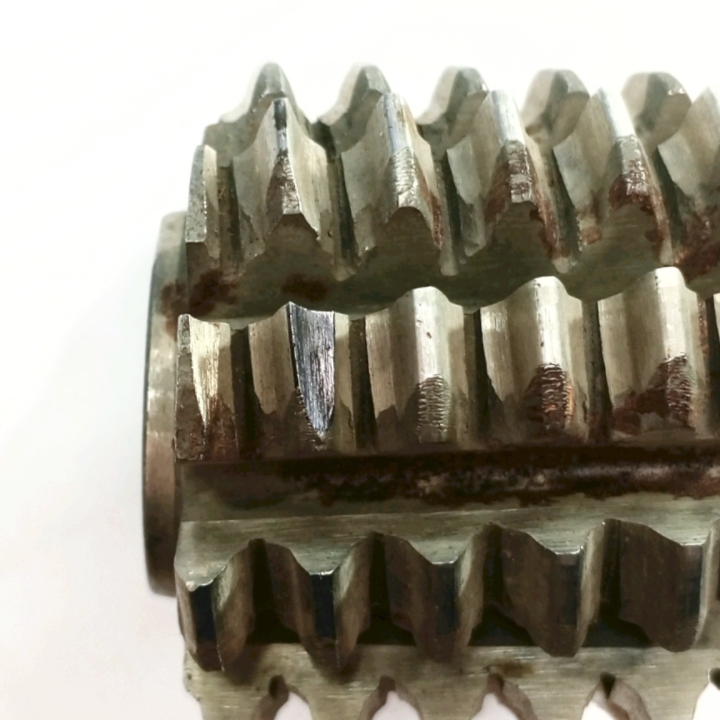

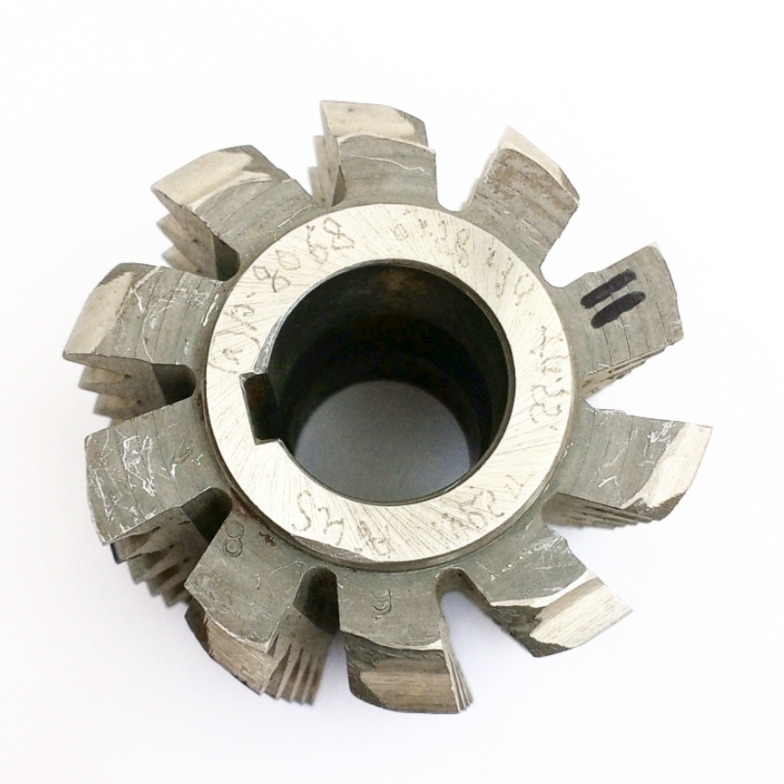

Фреза червячная (2520-0743) для шлицевых валов 6х28х34-7 4°22' 2941 Р6М5 ГОСТ 8027-86(Р-8068)

Характеристики

Профиль нарезаемого зуба

прямобочный

Тип прямобочной фрезы

для обработки шлицевых валов с центрированием по наружному диаметру

Номинальные размеры соединений, zxdxD

6х28х34

Ширина зуба вала, b мм

7мм

Наружный диаметр фрезы, D1 мм

62

Диаметр посадочного отверстия фрезы, d2 мм

22

Общая длина фрезы, L мм

49

Число зубьев фрезы, Z1

10

Угол подъёма витка

4°22'

Шаг винтовой стружечной канавки, T

2941

Марка материала

Р6М5

Индекс в ГОСТе

(2520-0743)

Стандарт

ГОСТ 8027-86

Маркировка

(Р-8068)
