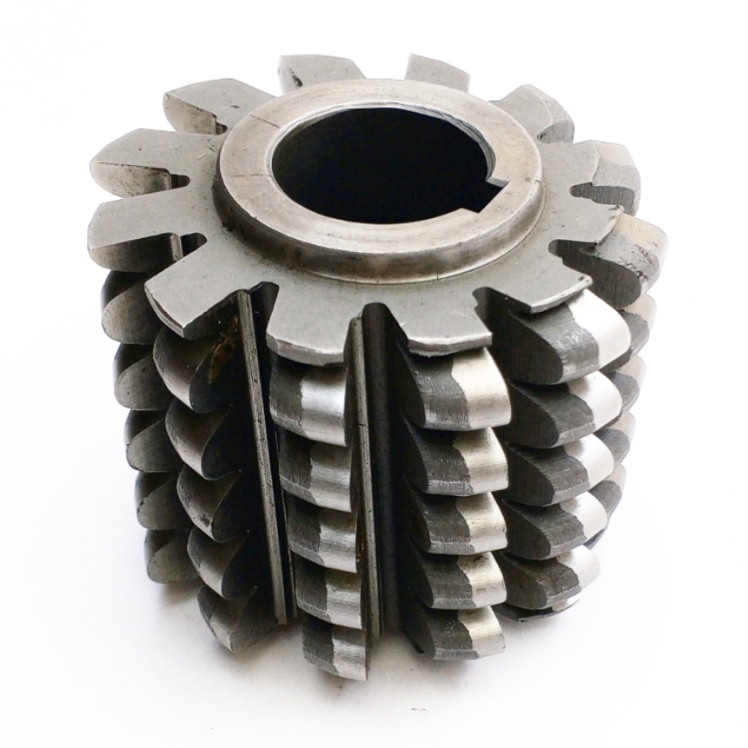

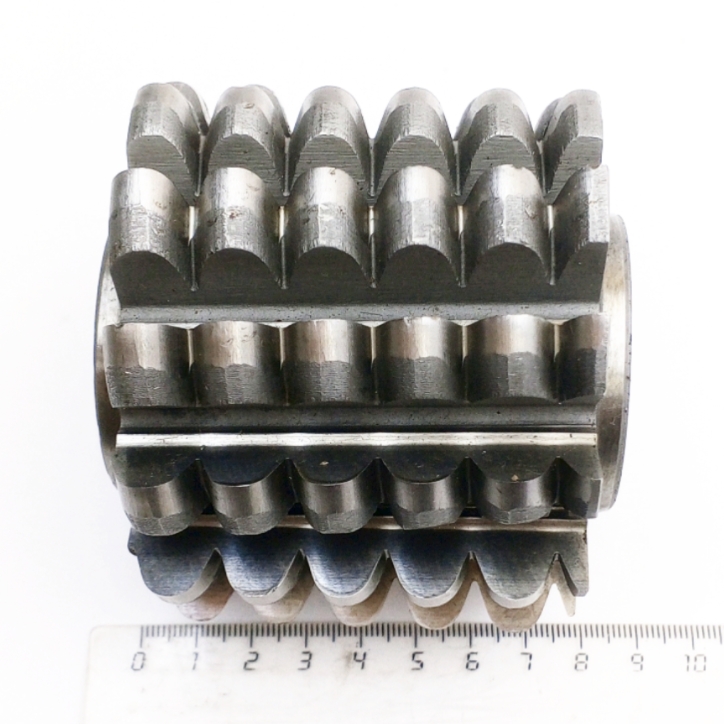

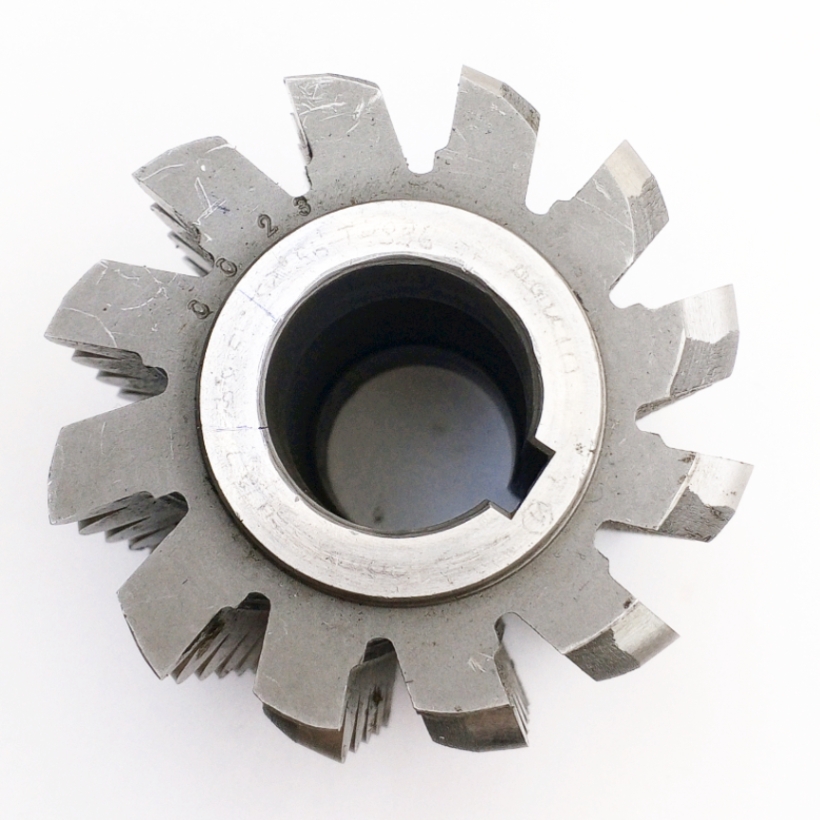

Фреза червячная для нарезания зубьев звездочек t-12,70 D-8,51 2°56' 4896 ГОСТ 15127-83 (2523-0023)

Характеристики

Шаг цепи, t

12,70

Диаметр ролика (втулки), D

8,51

Угол подъема витка

2°56'

Шаг стружечной канавки

4896

Покрытие

без покрытия

Исполнение по ГОСТу

исп.1-(без смещения центров дуг впадин)

Диаметр фрезы, da0 мм

88,7

Диаметр посадки, d мм

32

Длина фрезы, L мм

80

Диаметр буртика, d1 мм

49

Длина буртика, l мм

5

Число стружечных канавок, z шт

12

Индекс в ГОСТе

(2523-0023)

Стандарт

ГОСТ 15127-83
